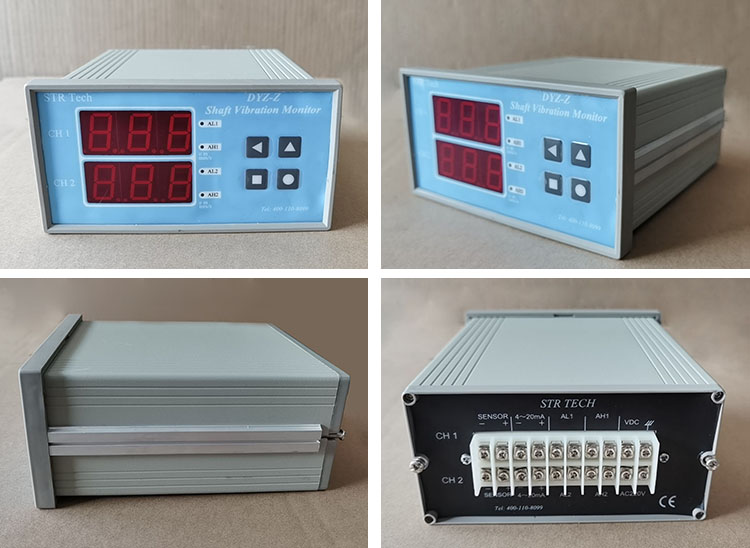

CT-DYZ-Z型軸振動監控儀是精密測控儀表,配接CT-S-DW型電渦流傳感器，可對汽輪機、風機等旋轉機械的大軸或轉子的徑向振動進行測量和監控。具有報警與停機控制信號輸出，設有電流輸出通用接口，可與計算機、CT-DCS、CT-PLC系統,無紙記錄儀等設備連接。LED數字顯示,PVC彩色面膜和輕觸摸鍵,外形美觀，款式新穎，結構合理，安裝簡單，性能穩定，質量可靠，測量準確。
主要功能
汽輪機、水輪機、壓縮機、鼓風機等旋轉類機械的軸的徑向振動的監視和保護。
功能說明：
1. 顯示功能
振動測量值,Ⅰ值報警、Ⅱ值報警設定值，可分別在LED數碼管上顯示。
2. 報警功能
當振動幅度超過報警或停機設定值時，報警或停機指示燈亮，同時在后面板輸出開關信號，保護被監控設備。
3. 報警延時時間設定功能
報警延時時間調整范圍0～3秒，以防止現場干擾引起誤報警。
4. 自診斷功能
任何輸入系統的故障，如探頭磨損，導線接觸不良或折斷均能檢出，同時功斷報警、停機。
具備上電、掉電檢測功能，同時關斷報警、停機輸出回路，能有效地抑制監控儀誤報警。
5. 輸出接口
設有電流輸出接口，可與計算機、CT-DCS、CT-PLC系統,無紙記錄儀等設備連接。
技術參數：
1. 輸入信號: CT-S-DW電渦流傳感器系統，頻響:0～5KHz
2. 顯示方式: 三位半LED數碼管顯示，準確度:±0.5％
3. 測量范圍：0～500um
4. 電流輸出：4～20mA 負載≦500Ω
5. 電源輸出：-24VDC
6. 報警接點容量：AC220V/3A，DC28V/3A
7. 工作環境: 溫度：0～55℃ 相對濕度：≤95%
8. 工作電源：交流 220VAC±10% 50Hz 功耗≤10W
9. 安裝方式: 盤式
10. 整機尺寸：160（寬）×80（高）×250（深）mm
11. 開孔尺寸：152（寬）×75（高）mm
